金联宇电缆讲解关于电力电缆的根本结构内容
金联宇电缆讲解关于电力电缆的根本结构内容
关于电力电缆的根本结构内容

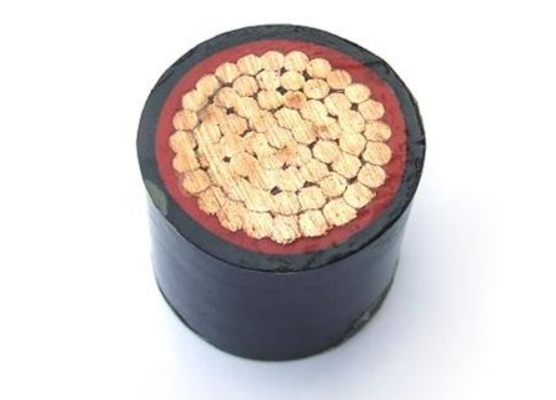

线芯
①效果是用来传输电能,常用资料为铜、铝。
②截面积(计量单位平方毫米):为了便于制作和运用电缆的截面采纳规范系列标准,我国的规定是:2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200、1400、1600、2000、2500等。
③线芯结构:采纳多根细丝绞组成束,之后经过模具进行压紧,使紧压系数从0.73提高到0.9以上,有利于进行压接衔接。
④电缆导体电阻:导体自身具有电阻,经过电流时会发热,其温升数值是约束电缆载流量的要害因素。咱们期望导体的电阻越小越好。
导体屏蔽层(也称内屏蔽层、内半导电层)
①导体屏蔽层是挤包在电缆导体上的非金属层,与导体等电位,体积电阻率为100~1000Ω?m。与导体等电位。
②一般状况3kV及以下低压电缆没有导体屏蔽层,6kV及以上的中高压电缆都有导体屏蔽层。
③导体屏蔽层首要效果:消除导体外表的坑洼不平;消除导体外表的*效应;消除导体与绝缘之间的孔隙;使导体与绝缘之间严密的触摸;改进导体周边的电场散布;关于交联电缆导体屏蔽层还具有按捺电树成长和热屏蔽效果。
绝缘层(也称主绝缘)
①电缆主绝缘具有耐受体系电压的特定功用,在电缆运用寿命周期内,要长时间接受额外电压和体系毛病时的过电压,雷电冲击电压,确保在作业发热状态下不产生相对地或相间的击穿短路。因而主绝缘资料是电缆的质量要害。
②交联聚乙烯是一种杰出的绝缘资料,现在得到广泛的运用,其色彩为青白色半透明。其特性是:较高的绝缘电阻;可以耐受较高的工频、脉冲电场击穿强度;较低的介质丢失角正切值;化学功用安稳;耐热功用好,长时间答应运转温度90℃;杰出的机械功用,易于加工和工艺处理。
绝缘屏蔽层(也称外屏蔽层、外半导电层)
①绝缘屏蔽层是挤包在电缆主绝缘上的非金属层,其资料也是交联资料,具有半导电的性质,体积电阻率为500~1000Ω?m。与接地维护等电位。
②一般状况3kV及以下低压电缆没有绝缘屏蔽层,6kV及以上的中高压电缆都有绝缘屏蔽层。
③绝缘屏蔽层的效果:电缆主绝缘与接地金属屏蔽之间的过渡,使之有严密的触摸,消除绝缘与接地导体之间的孔隙;消除接地铜带外表的*效应;改进绝缘外表周边的电场散布。
④绝缘屏蔽依照工艺分为可剥离型和不行剥离型,一般中压电缆,35kV及以下选用可剥离型,好的可剥离绝缘屏蔽具有杰出的附着力,剥离后没有半导电颗粒残留。110kV及以上选用不行剥离型。不行剥离型屏蔽层与主绝缘的结合更严密,施工工艺要求更高。
金属屏蔽层
①金属屏蔽层包裹在绝缘屏蔽层外,金属屏蔽层一般选用铜带或铜丝,它是将电场约束在电缆内部,维护人身安全的要害结构。也是维护电缆免受外界电气搅扰的接地屏蔽层。
②在体系产生接地或短路毛病时,金属屏蔽层是短路接地电流的通道,其截面积应根据体系短路容量、中性点接地方法核算确认,一般10kV体系核算屏蔽层截面积引荐不小于25平方毫米。
③在110kV及以上电缆线路中金属屏蔽层是由金属护套构成,既有电场屏蔽效果还有防水密封功用,一起还兼有机械维护功用。
④金属护套的资料和结构一般选用波纹铝护套;波纹铜护套;波纹不锈钢护套;铅护套等。别的有一种复合护套,是选用铝箔贴在PVC、PE护套内的结构,在欧美的产品中运用较多。
铠装层
①在内衬层外环绕有金属铠装层,一般选用双层镀锌钢带铠装。其效果是维护电缆内部,避免在施工、运转过程中机械外力对电缆的损害。也兼有接地防护的效果。
②铠装层有多种结构,如钢丝铠装,不锈钢铠装,非金属铠装等,用于特别电缆结构。
外护套
①这是电缆外边的维护,一般选用聚氯乙烯(PVC)聚乙烯(PE),都是绝缘资料,选用挤包成形。依照技能要求,一般选用的是阻燃聚氯乙烯(PVC)。习惯冬天冰冷和夏日酷热的要求,不开裂,不软化。
②外护套首要的效果是密封避免水分侵入,维护铠装层不受腐蚀,避免电缆毛病引发的火灾扩展。
③在外护套上还打印有电缆的特性信息,如标准、类型、出产年份、制作厂、接连计米长度等。
